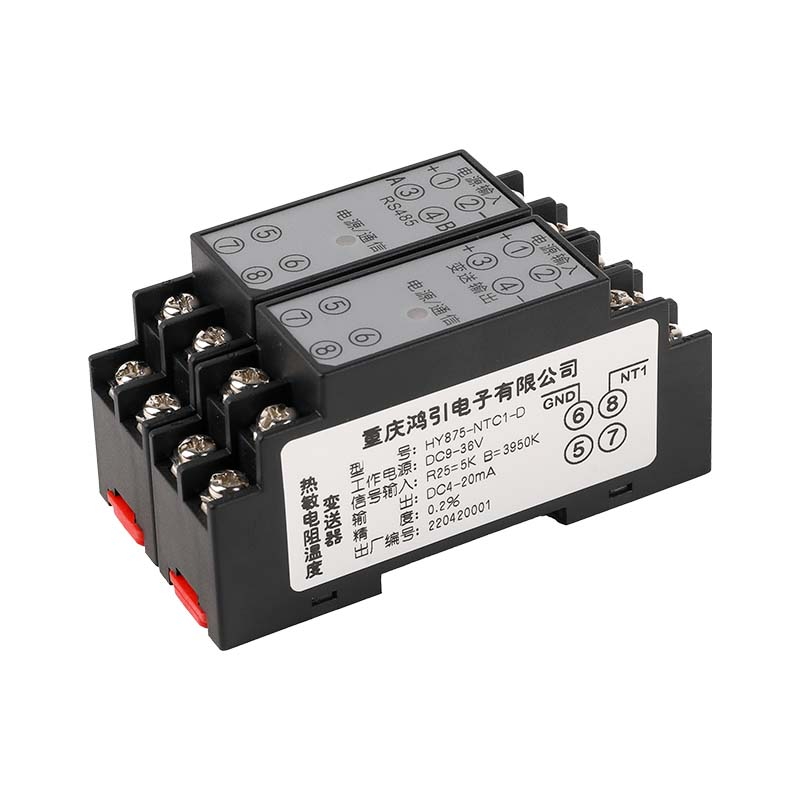

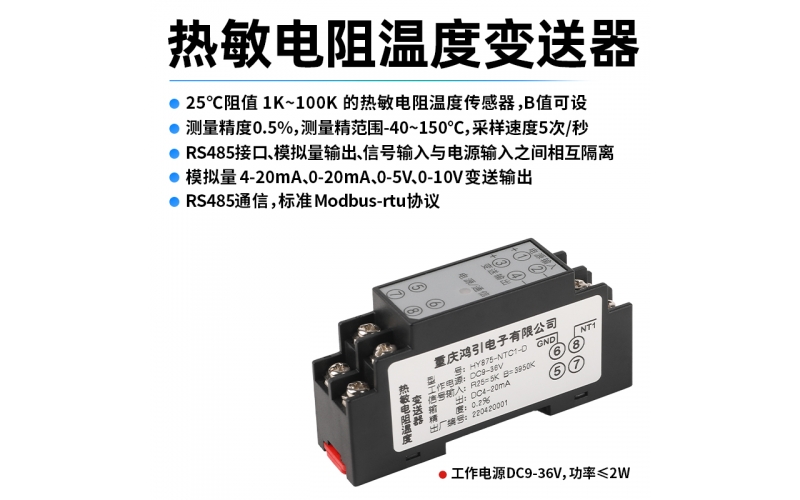

同時測量3路熱敏電阻(NTC)溫度傳感器，測量熱敏電阻阻值，通過B值進行換算，轉換成溫度，通過RS485通信或模擬量變送輸出。RS485通信接口，采用標準的modbus-rtu協議，可與各種組態軟件，PLC，觸摸屏等聯網通信，通信地址：1~247；波特率：2400、4800、9600、19200、38000、57600、115200；校驗位：無校驗，奇校驗，偶校驗。模擬量變送輸出，模擬量可選DC4-20mA,DC0-20mA,DC0-5V,DC0-10V等，輸出的模擬量與測量溫度成正比。電源輸入范圍DC9~36V，電源，輸入信號，RS485通信，模擬量變送輸出之間相互電氣隔離，隔離電壓≥2KV。提供參數設置上位機軟件，方便對模塊參數設置及通信調試。定貨時，要提供NTC B值和25度時阻值。
二、技術參數
型號 | RS485通信：HY875-NTC3-R 模擬量變送：HY875-NTC-D |
測量范圍 | -40~150℃ |
采樣速度 | 5次/秒 |
測量精度 | 0.5% |
通信接口 | RS485 |
通信協議 | Modbus-rtu，支持03H,04H,06H,10H命令 |
波特率 | 2400,4800,9600,19200,38400,57600,115200 |
奇偶校驗位 | 無校驗，奇校驗，偶校驗 |
模擬量變送輸出 | 可選DC0-20mA,DC4-20mA,DC0-5V,DC0-10V,DC1-5V,DC2-10V等 |
電源通信指示燈 | 上電后指示燈常亮，接收到一幀通信命令閃爍一次 |
工作電源 | DC9-36V，功率≤2W |
工作溫度 | -20~65℃ |
隔離電壓 | 2KV，RS485接口、模擬量變送輸出、信號輸入與電源輸入之間相互電氣隔離 |
安裝方式 | 35mm導軌安裝 |
外形尺寸 | 95X25X47mm |
三、外形尺寸
四、模擬量變送輸出
模擬量可選DC0-20mA,DC4-20mA,DC0-5V,DC0-10V,DC1-5V,DC2-10V等，模擬量輸出，輸入電阻，電源之間相互電氣隔離。模擬量輸出與測量溫度成正比，具體的輸入輸出對應關系，出廠前根據用戶要求設置好。模擬量為電流輸出時，負載電阻≤500Ω；模擬量為電壓輸出時，負載電阻≥2KΩ。
五、RS485通信
5.1、RS485通信協議
通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8位數據位。標準modbus-rtu協議，儀表地址：1~247，出廠預設值1。通信波特率，奇偶校驗位，通信地址通過上位機參數設置軟件進行設置。
下表為支持的modbus-rtu協議功能碼：
功能碼 | 功能說明 |
03H、04H | 讀測量值，參數設置值 |
06H | 修改參數 |
10H | 修改參數 |
5.2、Modbus通信寄存器地址表
地址 | 項目描述 | 數據類型 | 說明 |
0 | 第1路溫度 | Short | 有符號整數，保留1位小數，單位℃ |
1 | 第2路溫度 | Short | 有符號整數，保留1位小數，單位℃ |
2 | 第3路溫度 | Short | 有符號整數，保留1位小數，單位℃ |
100 | 是否使用B值選擇 | UShort | 范圍:0~1(0:用阻值表;1:用B值) |
101 | 熱敏電阻B值 | UShort | 范圍:1000~9999 |
102 | 熱敏電阻25℃時電阻值 | UShort | 范圍:5000~10000 |
2048~2049 | 第1路溫度 | float | Float表示，IEEE754格式，單位℃ |
2050~2051 | 第2路溫度 | float | Float表示，IEEE754格式，單位℃ |
2052~2053 | 第3路溫度 | float | Float表示，IEEE754格式，單位℃ |
7166 | 通信參數充許修改寄存器 | Short | 寫入ccaaH使能充許修改通信參數 |
7167 | RS485地址 | UShort | 范圍:1~247 |
7168 | RS485波特率 | UShort | 范圍:0~6(對應2400~115200) |
7169 | RS485數據格式 | UShort | 范圍:0~3 |
說明：
(1) 用B值選擇為1時：使用熱敏電阻B值，熱敏電阻25℃時電阻值來換算溫度值；用B值選擇為0時：使用阻值溫度對照表，此表可以通過上位機設置軟件編輯設置，通過熱敏電阻廠家的阻值溫度對照表，可使換算出的溫度值更準確。
(2) 假如讀出第1路溫度整數表示的整數值是347，代表第1路溫度為34.7℃。當溫度讀數大于1250時，代表傳感器短路故障；當溫度讀數小于-400時，代表傳感器開路故障或沒有接入傳感器。
(3) float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。
(4) 要修改RS485參數，要先向RS485參數充許修改寄存器寫入0xccaa，打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值，關修改RS485參數充許)，才能修改RS485參數。RS485地址范圍1~247；RS485波特率，0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200；RS485數據格式，0：8位數據位，1位停止位，無校驗位，1：8位數據位，1位停止位，奇校驗位，2：8位數據位，1位停止位，偶校驗位，3：8位數據位，2位停止位，無校驗位。
5.3、通信報文舉例
⑴ 讀3路溫度值，整數格式， 3路溫度分別為25.7℃、24.5℃、26.2℃，RS485地址1：
上位機發送：01 03 00 00 00 03 05 CB
變送器回應：01 03 06 01 01 00 F5 01 06 8C C4
⑵ 讀3路溫度值，float格式， 3路溫度分別為25.7℃、24.5℃、26.2℃，RS485地址1：
上位機發送：01 03 08 00 00 06 C7 A8
變送器回應：01 03 0C 41 CD 99 9A 41 C4 00 00 41 D1 99 9A 42 D9
⑶ 設置變送器使用B值，熱敏電阻B值=3950，阻值5KΩ，RS485地址1：
上位機發送：01 10 00 64 00 03 06 00 01 0F 6E 13 88 F6 B4
變送器回應：01 10 00 64 00 03 C1 D7
六、接線方式及接線端子圖
說明：電源輸入范圍為DC9~36V。變送器RS485輸出：3、4腳作為485輸出腳；變送器模擬量輸出：3、4腳作為模擬量輸出腳。IN1，IN2，IN3分別是3路熱敏電阻溫度傳感器的輸入，COM為3路熱敏電阻溫度傳感器輸入的公共端。
