一、產品簡介

直流電流電壓變送器，是一種將電網中的電流或電壓參數，經隔離變送成線性的數字信號的裝置。模擬量可選：DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等變送輸出。高精度測量直流電流、直流電壓，精度達0.2%、0.5%。RS485數字通信接口，采用國際標準Modbus-rtu通訊協議，可與各種PLC、HMI、組態軟件實現組網。

二、技術參數

三、外形尺寸

四、功能模塊

4.1 模擬量變送輸出

模擬量變送輸出可選：DC0~20mA、DC4~20mA、DC4~12~20mA、DC0~5V、DC0~10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣泛用于PLC、DCS等系統采集。當輸出為DC0~20mA、DC4~20mA、DC0~5V、DC0~10V時，對應測量值的0-量程最大值；當輸出DC4~12~20mA時，4mA對應負量程最大值，12mA對應0，20mA對應正量程最大值。精度0.5級；電流輸出時，負載電阻＜500Ω、電壓輸出時，負載電阻＞100KΩ。

4.2 RS485通訊

4.2.1 通信協議

(1)  RS485通訊接口，異步半雙工模式。

(2)  通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。

(3)  數據格式：8個數據位、1個停止位、可選奇校驗、偶校驗、無校驗。

國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，03H、04H讀命令功能相同。通信參數通過上位機軟件設置。

報文格式說明：

命令04H(或03H)：讀命令

主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                  1byte + 1byte + 2byte + 2byte + 2byte

地址：查詢儀表地址碼，可以在1~247內設置，占用 1個字節

命令：04H或03H，長度為 1個字節

數據地址：讀取的數據起始地址，占用 2個字節

數據長度：讀取的數據字長度

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應： 地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                  1byte + 1byte + 1byte + nbyte + 2byte

地址：響應儀表地址碼，長度為1個字節

命令：04H或03H ，長度為 1個字節

數據長度：要發送的數據字節長度

數據信息：讀取的數據，具體見儀表參數地址表

CRC16校驗碼：低8位在前，高8位在，后占用2個字節

4.2.2 通信報文舉例：

讀數據寄存器(功能代碼03H/04H)：讀電壓值，電壓450.0V，儀表地址為1。

主機讀數據幀：

儀表回應數據幀：

4.2.3 Modbus通信寄存器地址表

說明：

讀出的測量值是有符號整數，根據量程補上小數位，實際值=讀取的測量值/(10^小數位數)。

五、接線端子圖

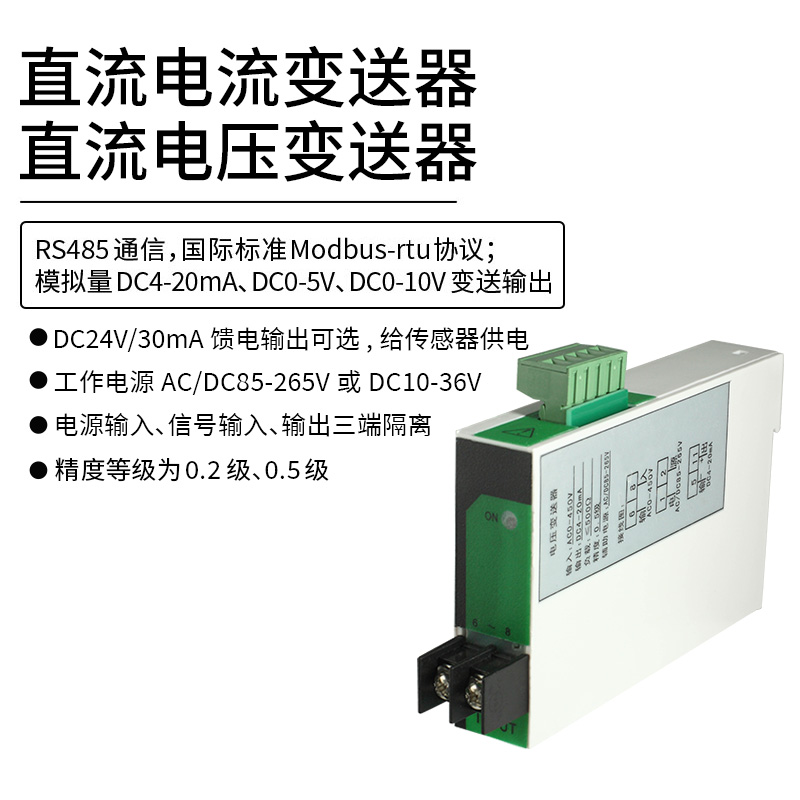

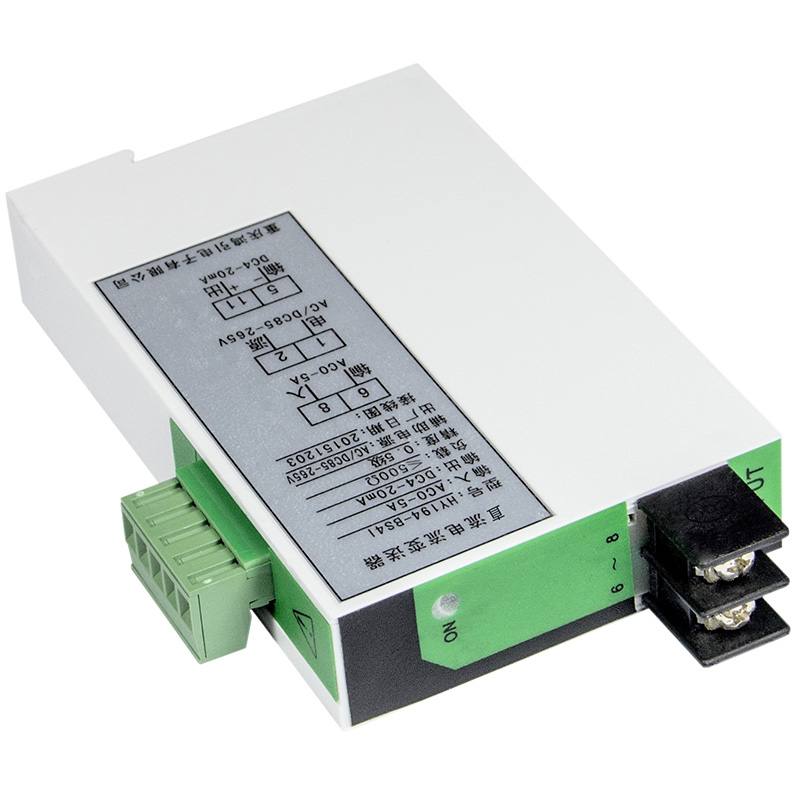

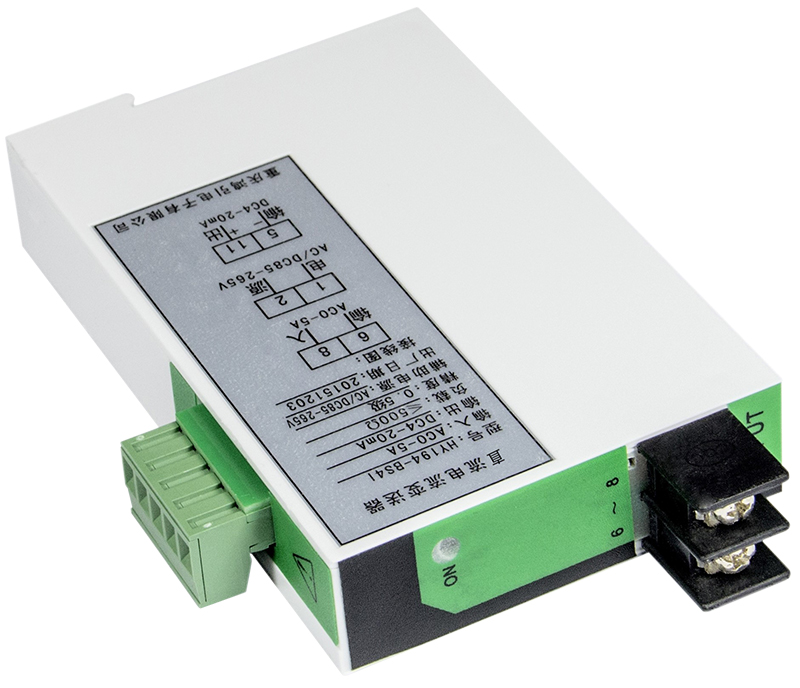

附錄A：產品圖片

附錄B：參數設置軟件

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=46

參數設置軟件

參數設置軟件下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=96
