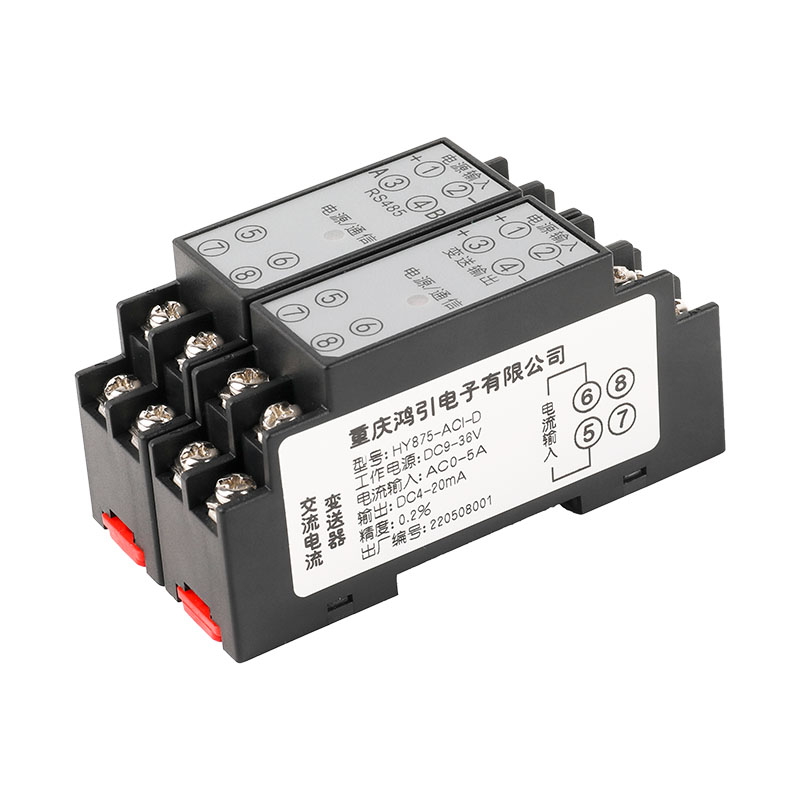

測量交流電流，通過RS485通信或模擬量變送輸出。RS485通信接口，采用標準的modbus-rtu協議，通信地址：1~247；波特率：2400、4800、9600、19200、38000、57600、115200；校驗位：無校驗，奇校驗，偶校驗。模擬量變送輸出，模擬量可選DC4-20mA,DC0-20mA,DC0-5V,DC0-10V等，輸出的模擬量與輸入交流電流成正比。電源輸入范圍DC9~36V，電源，輸入信號，RS485通信，模擬量變送輸出之間相互電氣隔離，隔離電壓≥2KV。提供參數設置上位機軟件，方便對模塊參數設置及通信調試。
測量交流電流，通過RS485通信或模擬量變送輸出。RS485通信接口，采用標準的Modbus-rtu協議，通信地址：1~247；波特率：2400、4800、9600、19200、38000、57600、115200；校驗位：無校驗，奇校驗，偶校驗。模擬量變送輸出，模擬量可選DC4~20mA、DC0~20mA、DC0~5V、DC0~10V等，輸出的模擬量與輸入交流電流成正比。電源輸入范圍DC9~36V。電源、輸入信號、RS485通信、模擬量變送輸出之間相互電氣隔離，隔離電壓≥2KV。提供參數設置上位機軟件，方便對模塊參數設置及通信調試。
模擬量可選DC0~20mA、DC4~20mA、DC0~5V、DC0~10V、DC1-5V、DC2-10V等，模擬量輸出，電流輸入，電源之間相互電氣隔離。模擬量輸出與輸入電流成正比，具體的輸入輸出對應關系，出廠前根據用戶所定規格設置好。模擬量為電流輸出時，負載電阻≤500Ω；模擬量為電壓輸出時，負載電阻≥2KΩ。
通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8位數據位。標準modbus-rtu協議，儀表地址：1~247，出廠預設值1。通信波特率，奇偶校驗位，通信地址通過上位機參數設置軟件進行設置。
下表為支持的modbus-rtu協議功能碼：
說明：
(1) 假如讀出整數電流值表示的整數值是5000，代表電流為5.000A。float格式表示的電流值，是一次側電流值，整數格式表示的電流值為，是二次側電流值。
(2) 假如讀出整數電壓值表示的整數值是2200，代表電壓為220.0V。float格式表示的電壓值，是一次側電壓值，整數格式表示的電壓值為，是二次側電壓值。
(3) float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。
(4) 要修改RS485參數，要先向RS485參數充許修改寄存器寫入0xccaa，打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值，關修改RS485參數充許)，才能修改RS485參數。RS485地址范圍1~247；RS485波特率，0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200；RS485數據格式，0：8位數據位，1位停止位，無校驗位，1：8位數據位，1位停止位，奇校驗位，2：8位數據位，1位停止位，偶校驗位，3：8位數據位，2位停止位，無校驗位。
（1）讀測量電流值，整數格式，測量電流3.000A，RS485地址1：
上位機發送：01 03 00 00 00 01 84 0A
變送器回應：01 03 02 0B B8 BF 06
（2）讀測量電流值，float格式，測量電流為3.000A，RS485地址1：
上位機發送：01 03 08 00 00 02 C6 6B
變送器回應：01 03 04 40 40 00 00 EE 27
.jpg "圖片關鍵詞")
說明：電源輸入范圍為DC9~36V。變送器RS485輸出：3、4腳作為485輸出腳；變送器模擬量輸出：3、4腳作為模擬量輸出腳。5、6為電流輸入腳。
