EPS系統齒輪齒條轉向器的安裝

  齒輪齒條式轉向器可安在前橫梁上或發動機后部的前圍板上（見圖3.3-4）。橡膠隔振套包在轉向器外，并固定在橫梁上或前圍板上。齒輪齒條轉向器的正確安裝高度，使轉向橫拉桿和懸架下擺臂可平行安置。齒輪齒條式轉向系統中磨擦點的數目減少了，因此這種系統輕便緊湊。大多數承載式車身的前輪驅動汽車用齒輪齒條式轉向機構。由于齒條直接連著梯形臂，這種轉向機構可提供好的路感。

在轉向器與支承托架之間裝有大的橡膠隔振墊，這些襯墊有助于減少路面的噪聲、振動從轉向器傳到底盤和客艙。齒輪齒條轉向器裝在前橫梁上或前圍板上。轉向器的正確安裝對保證轉向橫拉桿與懸架下擺臂的平行關系有重要作用。為保持轉向器處在正確的位置，在轉向器安裝的位置處，前圍板有所加固。

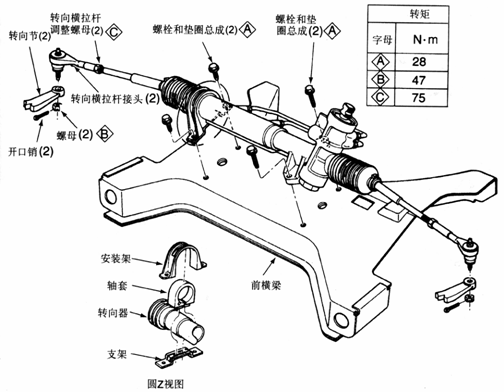

轉向器的安裝位置
