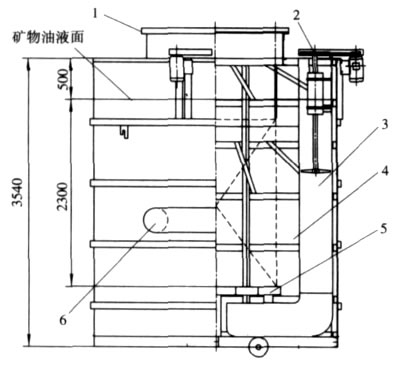

圖1淬火油槽結構
1.密封槽蓋  2.攪拌器  3.導流筒  4. 主槽體
5.料架  6.循環冷卻系統

　　其工作過程是: 當工件加熱到 870℃后, 由行車將工件從加熱爐內移到淬火油槽進行冷卻。密封槽蓋 1 首先打開, 然后將加熱后的工件放置到浸在油中的網筐中, 最后關閉密封槽蓋, 對工件進行冷卻。但是在熱工件入油的過程中, 油遇到高溫物體首先會霧化, 霧化后的油滴上升, 遇到加熱工件后著火燃燒, 火焰常常竄出幾米高, 同時伴隨著大量的濃煙, 這不僅對工作環境造成嚴重的污染, 而且也會隨時引發火災。

　　在淬火油槽的原設計中, 料架 5 和配套的網筐是主要的載料工具。從圖 1 可以看出, 料架平面距冷卻油面的距離為 2300mm, 由此, 在零件( 比如長度為 2000mm) 進入冷卻礦物油的過程中, 因?yàn)楣ぜ�無法與行車脫離, 導致淬火油槽的密封槽蓋不能閉合, 使工件從進入到放置在料架上的整個過程中, 一直會有礦物油燃燒。這樣一來,操作工只能憑直覺判斷工件是否擺放妥當, 而且隨時還得小心引發火災。由此說明, 原設計中對操作的可行性和環保要求考慮不周。

2、淬火油槽改進分析

　　礦物油的燃燒必須有氧氣的支持, 因此只要在工件進入礦物油的過程中, 將工件與行車脫離, 就可將密封槽蓋密閉, 進而達到將燃燒與外界隔離的效果。為此我們進行以下改進:

( 1) 增加升降架機構

　　在淬火過程中, 工件的直徑不等, 長度不一, 放置方式也不盡相同: 齒輪必須平放, 齒輪軸則是豎放。對于此種情況, 完全有必要針對不同尺寸范圍內的工件配備不同的吊具, 然后將工件和吊具置于升降架上以方便操作。另外, 考慮到升降機構在淬火油槽中工況差但潤滑好的情況, 我們決定采用比較簡單的鋼絲繩動滑輪傳動機構。

( 2) 改造原密封蓋和增加排煙裝置

　　為了防止礦物油的持續燃燒和濃煙在室內的擴散,我們?cè)?a href="http://www.tecglass.cn/Product/view_20.html">淬火油槽的上方構建一個密閉的空間。先將升降架脫離礦物油面, 然后將工件放在升降架上, 密封蓋迅速閉合。在閉合的密封空間內, 氧氣的可持續提供被有效隔絕, 油霧的燃燒就可以制止, 而由于不完全燃燒產生的煙霧則通過新增的煙道排往室外。

3、淬火油槽 改進后的結構

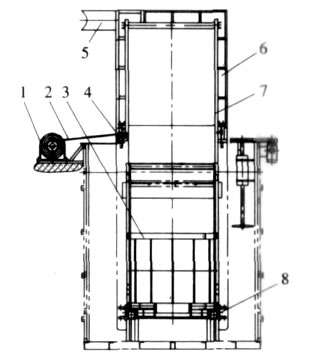

圖2.淬火油槽改進結構
1.擺線針輪減速卷筒 2.鋼絲繩 3.升降架
4.導向輪 5.排煙道 6.可開合密封體
7.固定導軌 8.動滑輪裝置

　　如 圖 2 所示, 改進后的淬火油槽除原有的6 大部件外, 新增加擺線針輪減速卷筒 1、鋼 絲 繩2、升降架 3、導向輪 4、排煙道 5、可開合密封體 6、固定導軌 7 和動滑輪裝置 8。
鋼絲繩 2 的一端固定在擺線針 輪 減 速 卷 筒上, 另一端與地面固定, 動滑輪裝置 8 固定在升降架 3 上, 擺線針輪減速器 1 與 YEJ 制動電機相聯, 以利于升降架可以在任意位置隨時起降。升降架性能參數: 升降架額定承載 4000kg, 升降架起降速度 0.38m/s, 電機型號及功率 YEJ160M- 411kW, 擺線針輪減速機型號 BW33- 35。
工作過程: 將密封蓋打開, 啟動電機, 由電機帶動固定在減速器輸出軸上的卷筒旋轉, 然后通過鋼絲繩、動滑輪把升降架提升到脫離礦物油面的位置( 如圖 1) , 然后把電爐中加熱后的工件用行車放到升降架上, 使行車與工件脫離, 關閉密封蓋, 啟動升降架, 將工件快速浸入礦物油中進行冷卻。當工件冷卻后, 吊出工件。至此一個工作循環完成。
4、淬火油槽改進綜合效果

　　在工件的整個冷卻過程中, 由于升降架的設計, 操作者的操作變得簡單便捷; 由于密封蓋的設計, 使工件從置于升降架上、密封體閉合開始, 整個工件的下降和淬火冷卻過程都是在閉合空間完成, 從而有效地隔絕了工件浸入礦物油的過程中氧氣的介入, 降低了持續著火的潛在危害性, 有效地控制了濃煙的排放, 改善了熱處理的環境條件,達到了淬火油池的環保要求, 值得在同行中推廣使用。
————————————作者：郭冬梅、閆煥景
