淬火油槽,淬火爐攪拌螺旋槳的安裝

　　淬火油槽,淬火爐攪拌螺旋槳必須正確安裝在淬火槽中方能有良好的效果。螺旋槳安放在淬火槽底部靠近工件淬火區。淬火介質在螺旋槳作用下按螺旋形流動，液流撞擊工件或撞擊對面槽壁后回流到螺旋槳的根部，液流的循環流動在工件淬火區形成強烈紊流。圖1所示為螺旋槳安裝在密封箱式爐淬火槽底部的示意圖。

　　圖2為螺旋槳直接從淬火槽頂部插人安裝示意圖，將槽底做成園弧形，起導向液流的作用。這種結構在螺旋槳開動時，會將槽底的污物翻起。

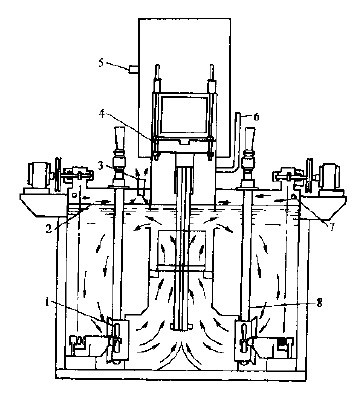

圖1 螺旋槳安裝在密封箱式爐的淬火槽底部的示意圖

1—提升裝置 2—淬火油液面 3一氮氣出口 4—攪拌器 5—往后室通氣的氣孔 6—排氣道 7—氮氣入口 8—加熱器

圖2 螺旋槳從頂部插入的淬火槽安裝示意圖

　　圖3為淬火油槽,淬火爐攪拌設導向通道的淬火槽，螺旋槳安裝在導向管中。可形成最強烈的液流。

　　側面安裝螺旋槳的淬火槽，需設置液流導向板，螺旋槳與導向板的安裝位置很重要，其尺寸關系如圖4所示。

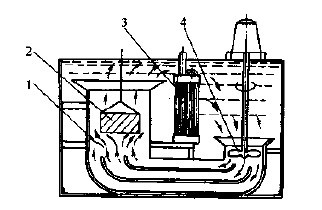

圖3 設導向通道的淬火槽

1—導向通道 2—工件 3—冷卻器 4—螺旋槳

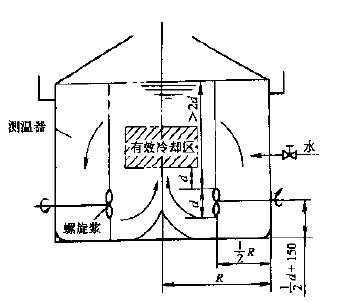

圖4 螺旋槳與導向板的安裝位置
