井式滲碳爐和滲氮爐的結構及特性

1、氣流循環

　　設在爐蓋下端的風扇，藉風扇的離心力驅動爐氣流向四周，把從滴注管滴人的滲劑攪動帶人氣流，氣流在爐罐壁上受阻，沿著爐罐內壁與料框(或?qū)�向�?的通道向下流動到爐罐底、再在風扇中心負壓的作用下，氣流經料框底的孔洞向上流人料框，把新鮮滲劑提供給工件。同時破除停滯在工件表面上非活性氣體層，隨之被吸人風扇心部負壓區，重新進行循環。在風扇下常吊掛一個擋風板，以防止氣流直接從料框上方返回風扇。

2、爐罐密封

滬蓋與爐罐之間應有良好的密封。真空滲氮爐蓋外緣宜加水冷橡膠圈密封。滲碳爐中軸動態密封較困難，常用方法有活塞環式密封、迷宮式密封、密閉式電動機密封，電動機密閉是電動機連接風扇轉軸，直接壓緊在爐蓋上，實現完全密封。

3、爐罐及構件

　　料筐、導風筒、爐罐、罐底座、料筐底盤等應用耐熱鋼制造，通常用CrMnN鑄鋼制造，該鋼最高使用溫度為950℃ ,限制了爐子的工作溫度。爐曦也常用Cr25Ni2O鋼制造爐罐等構件受熱時會變形和膨脹。要留有膨脹的余地。

　　滲氮爐爐罐通常采用OCr18Ni 9Ti等高鎳鋼制造，不能用普通鋼板制造。普通鋼板易被滲氮，使?fàn)t罐表面龜裂剝皮，并對氨分解起催化作用，增加氨消耗且使氨分解不穩定，甚至無法滲氮。

4、爐氣氛供應、測量、控制裝置

　　爐蓋上配有進氣管或流體滴人管、排氣管、測量爐溫均勻度用熱電偶引人管、碳(氮)勢傳感器插入孔或取氣管、試樣檢查孔等。

　　舊式井式爐實現滲碳計算機控制時。應增設氧探頭插人管。爐蓋上一般有三個孔，即:試樣孔兼大排氣孔，氧探頭安裝孔兼小排氣孔及滴注孔。

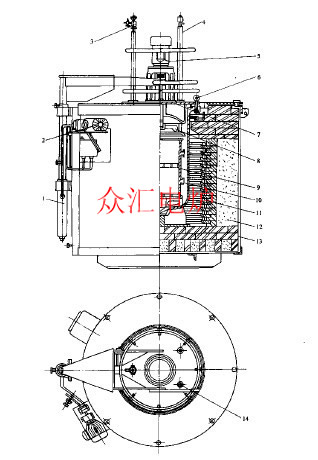

井式氣體滲碳爐

1—油缸  2——電動機油泵  3一滴管  4一取氣管  5一電動機  6-吊環  螺釘

7一爐蓋  8一風葉  9-料筐  10-爐罐  11一電熱元件
