埋入式電極鹽浴爐的結構如圖1所示。

　　所謂“埋入式”，顧名思義。就是電極不是直接插入鹽浴，而是有部分“埋入”在耐火材料之中。因此，它首，先克服了電極的“縮頸”現象。這種爐子的主要優點是:(1)鹽浴表面無電極插入，電極不占用爐膛體積，因此大大提高了爐子的利用率，幾乎100%的鹽浴面積可用于生產;(2)埋入式鹽浴滬的電極是布置在爐于子底部的，電極的三個面嵌在爐壁里，只有一個面露出在鹽浴中，因此電極損耗下降;

圖1埋入式電極鹽浴爐的坩堝和電極結構示意圖

(3)發熱源在爐子的底部，這有利于鹽浴的自然對流，加上電磁攪拌作用，整個鹽浴的溫度就比較均勻，而且結渣很易扒除，不會形成爐底嚴重傾斜。

　　電極鹽浴爐一般分為單相和三相兩大類。對大功率的鹽浴爐考慮到三相輸電平衡，常采用二相鹽浴爐;對于50千瓦以下的較.小功率的鹽浴爐則常用單相。埋入式電極鹽浴爐也有單相和三相之分。由于埋入式電極的位置是固定的，無法調節，因此電極的尺寸和相對位置對爐子的功率有很大影響。圖2是一般埋入式鹽浴爐電極的形狀和布置。

　　三相埋入式電極一般采用塊狀電極(深井式鹽浴滬除外)，如圖2-a和b所示。雖然制造帶直角的電極比較麻煩，但適當調整三電極的距離，可達到三相平衡，爐溫均勻。不帶直角的塊狀電極很難達到三相平衡，容易造成爐溫不均勻。

　　條狀電極上下平行布置( 圖2-C）的目的是為了縮短電極間距，減少電極間熔鹽電阻，使之在較低電壓下亦能發出較大功率。條狀電極比較細長，幾乎圍繞整個坩堝的側璧，上面電極末端容易翹出，筑爐也比較困難。條狀電極馬蹄形布置(圖2-d)的優點是，即使電極間距較大，也可以發出較大功率。它的缺點是電流密度很不均勻，相當大的電流集中在馬蹄兩端，使爐溫均勻性降低，末端的損耗亦較大。

    直條狀布置的電極(圖5-e)簡單易造，筑爐方便，電流能較均勻地通過整個電極間的熔鹽，因此，爐溫就比較均勻。但由于電極間距比較大，鹽浴電阻顯著增加，不易發出足夠功率，因此必須增加電極高度。

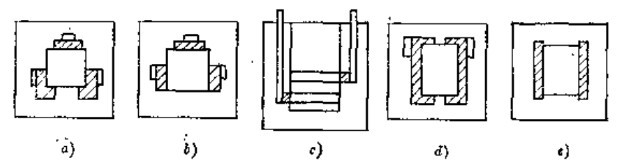

圖2埋入式鹽浴爐電極的形狀和布置

a和b—三相塊狀電極布置；c—上、下平行布置；

        d—馬蹄形布置；e—直條狀布置





　　埋入式電極引入爐子的方式一般有兩種:一種足穿過爐體一下部的側而，直接通入。為丁防止漏鹽，除加厚電極引入一側的爐壁厚度外，尚需加一個冷卻水套，如圖3所示，在鹽浴爐工作時不斷地通入冷卻水。這種爐子損壞后，必須停爐重筑，所占時間較長。為了不致影響生產，就得考慮備用爐子。這種電極引入方式的最大優點是電極簡單易造。其他的優缺點。如上所述。

　　另一種方式是從爐子上部耐火材料中引入，這樣無漏鹽的危險，而且不需冷卻水套，因而節約用水。

　　我們選擇了后一種電極引入法。并且采用爐體與坩堝可裝拆的型式，如圖4所示。爐體用角鐵與鐵板焊接而成，爐殼與隔熱磚之間放10毫米厚的石棉板，里層砌強度較高的

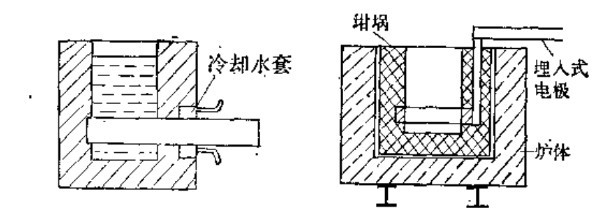

　　圖3電極直接從爐側引入 　　　　　　　　　　　 圖4坩堝和爐體可裝拆的埋入式電極鹽浴爐



　　普通粘土磚，中間有一爐膛，爐膛內放一個埋入式坩堝,坩堝側面與爐膛壁之間有60毫米左右的間隙，這樣坩堝在損壞后便可吊出調換，而爐休的使用壽命是很長的。這樣的結構基本上能保證不因爐子長期檢修而影響生產。

　　從上所述可知，我們所說的埋入式電極鹽浴爐，實質上也可以說是埋入式坩堝。
