流態粒子爐流態化過程

　　1、流態粒子爐流態化的各個階段，流態粒子爐內固體狡子所處的空間稱流化床或床層。粒子的運動狀態隨通過氣體的速度而變化〔見圖)。當流速低時。氣體從靜止粒子間的空隙穿過，此時床層不動，稱固定床。當流速達到某一數值，使氣體所產生的上托力等于粒子重力時，粒子互相分離，床層開始膨脹，此時的床層稱膨脹床。當流速增大到使粒子可自由在氣體中運動山使床層尤如流體時(即所謂起始流態化，圖b)，此時的氣體速度稱初始流態化速度Vmf o氣體速度進一步增大，床層體積明顯增大，呈平穩懸浮狀態。此時的床層稱散式或平穩流態化床〔圖e)。氣體流速再次增加，床層變得很不穩定，氣體將以氣泡形式流過床層，床層總體積減小，稱為沸騰流態化或鼓泡流態化床(圖d)，此狀態是熱處理常用的流態化狀態、流速繼續增大，氣泡也隨之增大，當氣泡大到與流態化容器直徑相等時，將出現噴涌現象，稱為騰涌(圖e)。在發生騰涌以前的各流態化狀態，床層上表面有一個清晰的上界面，此流化狀態又稱密相流態化。當流速很高時就會出現氣流夾帶順粒流出床層，即氣力輸送顆粒現象，此時床層二界面消失，此種狀態稱稀相態(圖f)，此時的速度又稱極限速度ve

　　2、流態粒子爐流態床的壓降，氣流通過床層的壓降隨床層的狀態而變化，在賡脹床階段，床層壓降隨流速而升高。當達到起始流態點時，壓降達到一個最大值△P}、之后，床層突然“解鎖”，壓降稍下降。雖流速再次增加，但壓降幾乎保持不變，直至流速有較大程度的增大。床層轉化為稀相態化后。壓降才急劇下降。

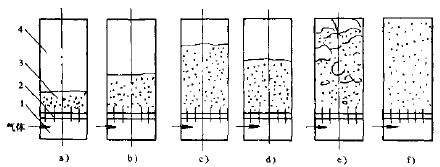

  圖：流態粒子爐床層流態化的各個階段

1一風室  2一布風板  3一粒子  4一爐膛
