深井式淬火槽

   　 這類淬火描用于大型軸類工件淬火，圖1為3.5m X 19m深井式淬火油槽槽體結構形式。它采用大流量離心泵。流量為290m3/h，使油循環流動，

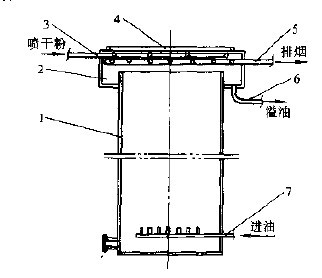

圖1 深井式淬火油槽

1一油槽體3.5mX19m  2一溢流槽  3一防火噴干粉管  4一槽蓋  5一排煙管  6一熱油自重流出管直徑325mm  7一進油管直徑219mm

  　  圖2為帶導向筒的深井式淬火油槽結構形式。導向筒可提高油流經淬火件的速度，但縮小了淬火空間。

圖2 帶導向筒的深井淬火油槽

1一淬火油槽體  2一導向筒  3一溢流槽  4一工件  5一排油管  6一進油管



  　  圖3為分層噴液深井式油槽結構形式，油由幾排環形支管，沿其圓周的供油口噴射進人淬火槽，此種沿圓周噴人介質的方式，應注意防止形成環形和層狀的介質流動。該淬火槽底裝有排液管，槽上設有支撐淬火件的活動橫梁。

圖3 分層噴液的深井淬火油槽
