機(jī)床、汽車、摩托車、火車、礦山、石油、化工、航空、航天等用的大量零部件需要通過熱處理工藝改善其性能。拒初步統(tǒng)計(jì)，在機(jī)床制造中，約60%～70%的零件要經(jīng)過熱處理，在汽車、拖拉機(jī)制造中，需要熱處理的零件多達(dá)70%～80%，而工模具及滾動(dòng)軸承，則要100%進(jìn)行熱處理。總之，凡重要的零件都必須進(jìn)行適當(dāng)?shù)臒崽幚聿拍苁褂谩?/div>

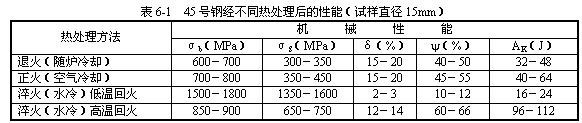

材料的熱處理通常指的是將材料加熱到相變溫度以上發(fā)生相變，再施以冷卻再發(fā)生相變的工藝過程。通過這個(gè)相變與再相變，材料的內(nèi)部組織發(fā)生了變化，因而性能變化。例如碳素工具鋼T8在市面上購回的經(jīng)球化退火的材料其硬度僅為20HRC，作為工具需經(jīng)淬火并低溫回火使硬度提高到60~63HRC，這是因?yàn)閮?nèi)部組織由淬火之前的粒狀珠光體轉(zhuǎn)變?yōu)榇慊鸺拥蜏鼗鼗鸷蟮幕鼗瘃R氏體。同一種材料熱處理工藝不一樣其性能差別很大。表6-1列出45鋼制直徑為F15mm的均勻園棒材料經(jīng)退火、正火、淬火加低溫回火以及淬火加高溫回火的不同熱處理后的機(jī)械性能，導(dǎo)致性能差別如此大的原因是不同的熱處理后內(nèi)部組織截然不同。同類型熱處理（例如淬火）的加熱溫度與冷卻條件要由材料成分確定。這些表明，熱處理工藝（或制度）選擇要根據(jù)材料的成份，材料內(nèi)部組織的變化依賴于材料熱處理及其它熱加工工藝，材料性能的變化又取決于材料的內(nèi)部組織變化，材料成份－加工工藝－組織結(jié)構(gòu)－材料性能這四者相互依成的關(guān)系貫穿在材料加工的全過程之中。
