密封箱式爐可與回火爐、清洗機、裝卸料車組成柔性生產線。

    1、回火滬，采用與密封箱式爐爐膛相適應的箱式回火爐，圖1為其結構之一。

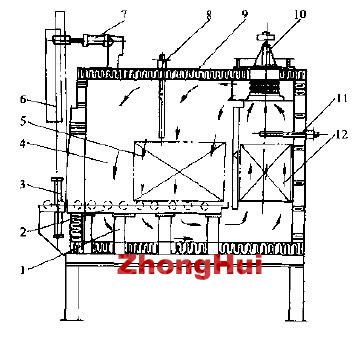

     圖1配密封箱式爐的回火爐

a—輥輪軌道及承墩  2—輥輪軌道  3—爐門提升氣缸

4—爐膛  5—回火工件  6—爐門  7—爐升降機構

橫向推拉氣缸  8、11—熱電偶  9—陶瓷纖維爐襯

        10—循環風扇  11—電阻加熱器



   2、清洗機，清洗室內裝有升降臺，活動噴頭和清水儲箱以及堿水儲箱。清洗機底部裝有浸人式電熱管和膨脹桿式溫度計控制溫度。由液位監測器和電磁閥聯合控制液位并自動補充新液。每個儲箱的外側均裝有溢流管和廢料排放管，由兩臺離心泵來完成兩個儲箱與清洗噴淋室之間的清洗液循環。


    3、裝卸料車，常用單向平面折疊式軟鏈條小車，其縱向和橫向動作分別由兩臺帶減速器的電動機驅動，縱向推拉頭的行程及停放料盤的位置由光電信號控制器控制，料車在各爐前的位置由碰頭限位開關定位和聯鎖，

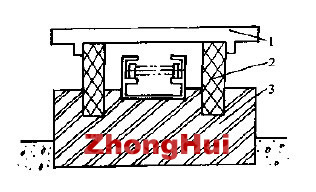

          圖2  碳化硅SiC導軌

1—料盤  2—碳化硅導軌  3—導軌支撐磚

   密封箱式爐爐內導軌有采用滾輪式導軌，也常用SiC質導軌，如圖2所示。
